在变压器保护中，除主变差动、瓦斯等主保护外，主变过电流保护是一种重要的后备保护，不仅作为变压器本身的后备保护，也可作为变压器中、低压侧母线及出线的后备保护。但简单的过电流保护不能满足复杂的电力系统和大容量变压器在定值计算中灵敏度的要求，复合电压闭锁过流保护的引入，可以解决过电流保护整定值过高，灵敏度不足等问题。
过流保护整定原则
按躲过变压器可能出现的最大负荷电流来整定；
按躲过负荷自起动的最大工作电流整定；
当变压器低压侧具有出线保护时，按与相邻保护相配合整定；
躲过变压器低压母线自动投入负荷整定。
复压闭锁过流保护
动作条件:负序电压继电器和低电压继电器只要有一个动作，同时过电流继电器也动作，整套装置即能启动。

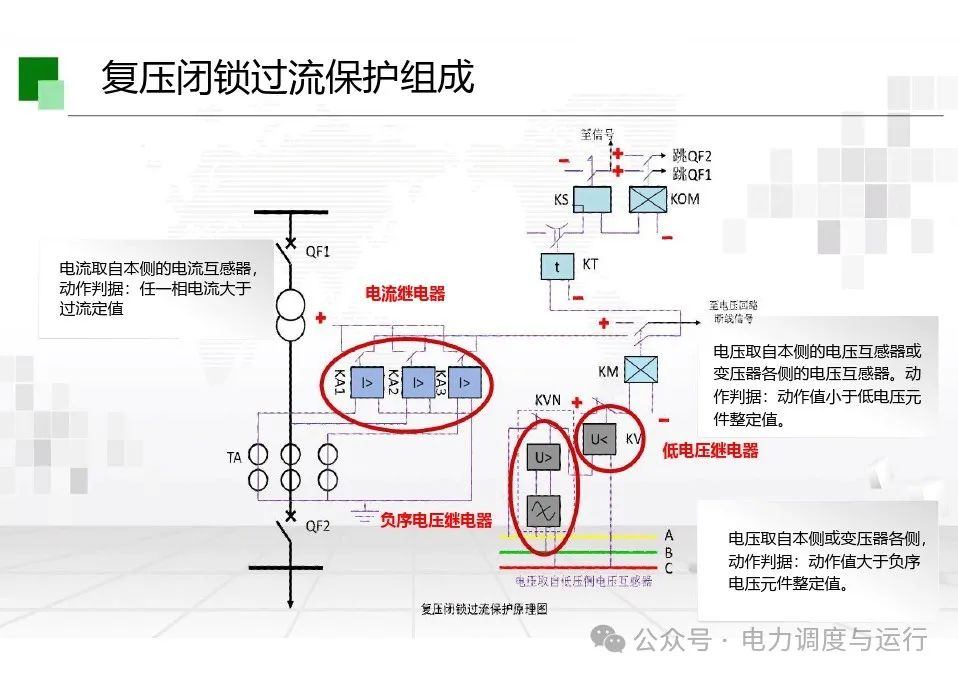

复压闭锁过流保护组成
过流保护加低电压闭锁的原因
加低电压闭锁的条件主要是为了防止变压器过载的时候引起装置误动。变压器过载时，电压会降低，电流自然会升高，有可能达到过流定值，而过载的情况只会发生很短的时间，如果没有低电压闭锁条件，会引起变压器解列，所以为了保证供电的可靠性，加了低电压闭锁条件。
过流保护加负序电压闭锁的原因
负序电压闭锁条件主要是为了提高三相断短路的灵敏度，单相和两相短路时都会产生很大的负序电压不用去考虑，而三相短路时，短路电流也是对称的，但在短路的瞬间，三相电压降低，会出现一定的负序值(6~9V)，负序电压闭锁就是采用这个原理，在负序电压高于门槛时(可整定)，可靠出口。
复压闭锁过流保护优点：
在后备保护范围内发生不对称短路时，有较高灵敏度；
在变压器发生不对称短路时，电压启动元件的灵敏度与变压器的接线方式无关；
由于电压启动元件只接在变压器的一侧，故接线比较简单。
