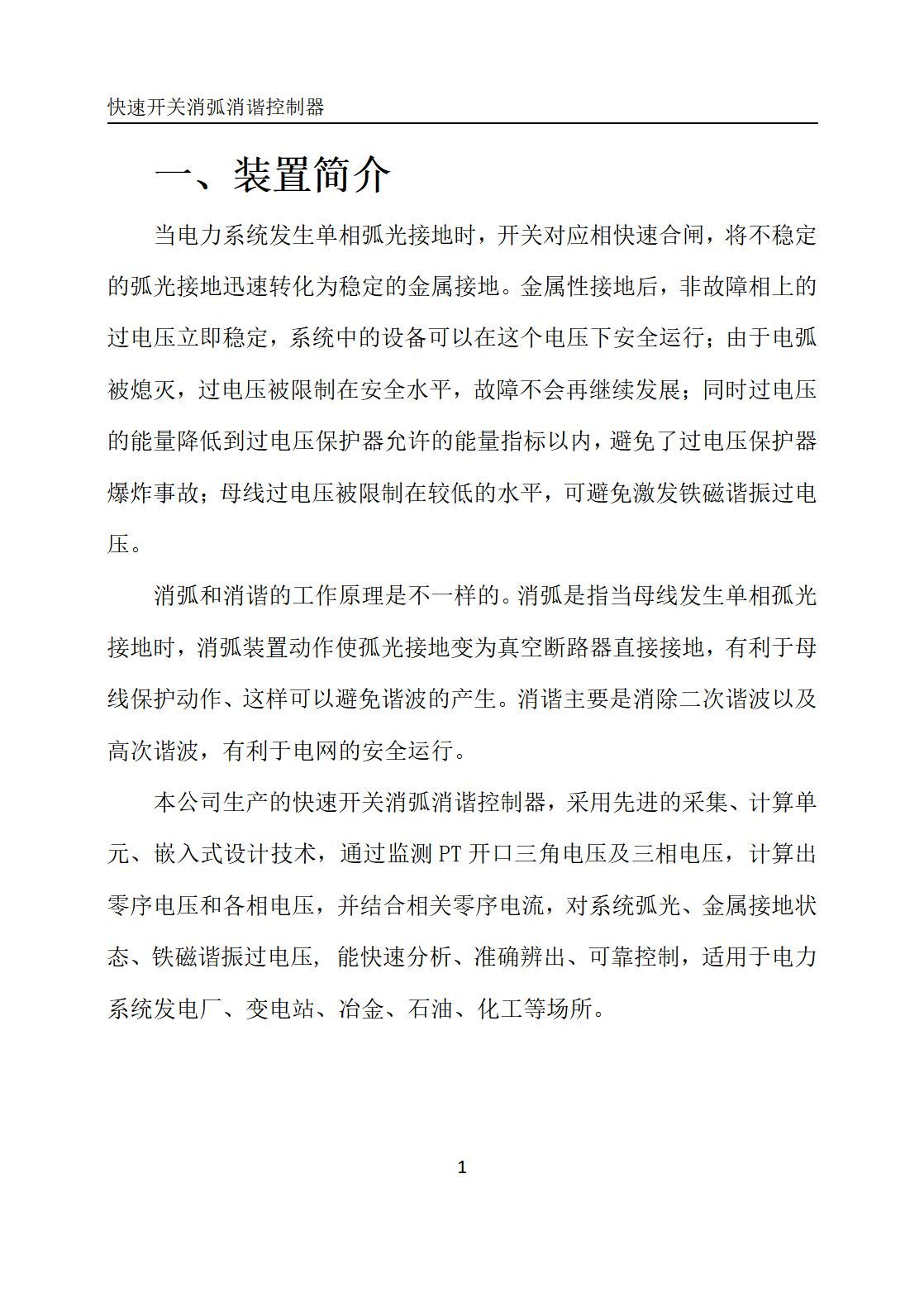

一、
当电力系统发生单相弧光接地时，开关对应相快速合闸，将不稳定的弧光接地迅速转化为稳定的金属接地。金属性接地后，非故障相上的过电压立即稳定，系统中的设备可以在这个电压下安全运行；由于电弧被熄灭，过电压被限制在安全水平，故障不会再继续发展；同时过电压的能量降低到过电压保护器允许的能量指标以内，避免了过电压保护器爆炸事故；母线过电压被限制在较低的水平，可避免激发铁磁谐振过电压。
消弧和消谐的工作原理是不一样的。消弧是指当母线发生单相孤光接地时，消弧装置动作使孤光接地变为真空断路器直接接地，有利于母线保护动作、这样可以避免谐波的产生。消谐主要是消除二次谐波以及高次谐波，有利于电网的安全运行。
本公司生产的快速开关消弧消谐控制器，采用先进的采集、计算单元、嵌入式设计技术，通过监测PT开口三角电压及三相电压，计算出零序电压和各相电压，并结合相关零序电流，对系统弧光、金属接地状态、铁磁谐振过电压, 能快速分析、准确辨出、可靠控制，适用于电力系统发电厂、变电站、冶金、石油、化工等场所。

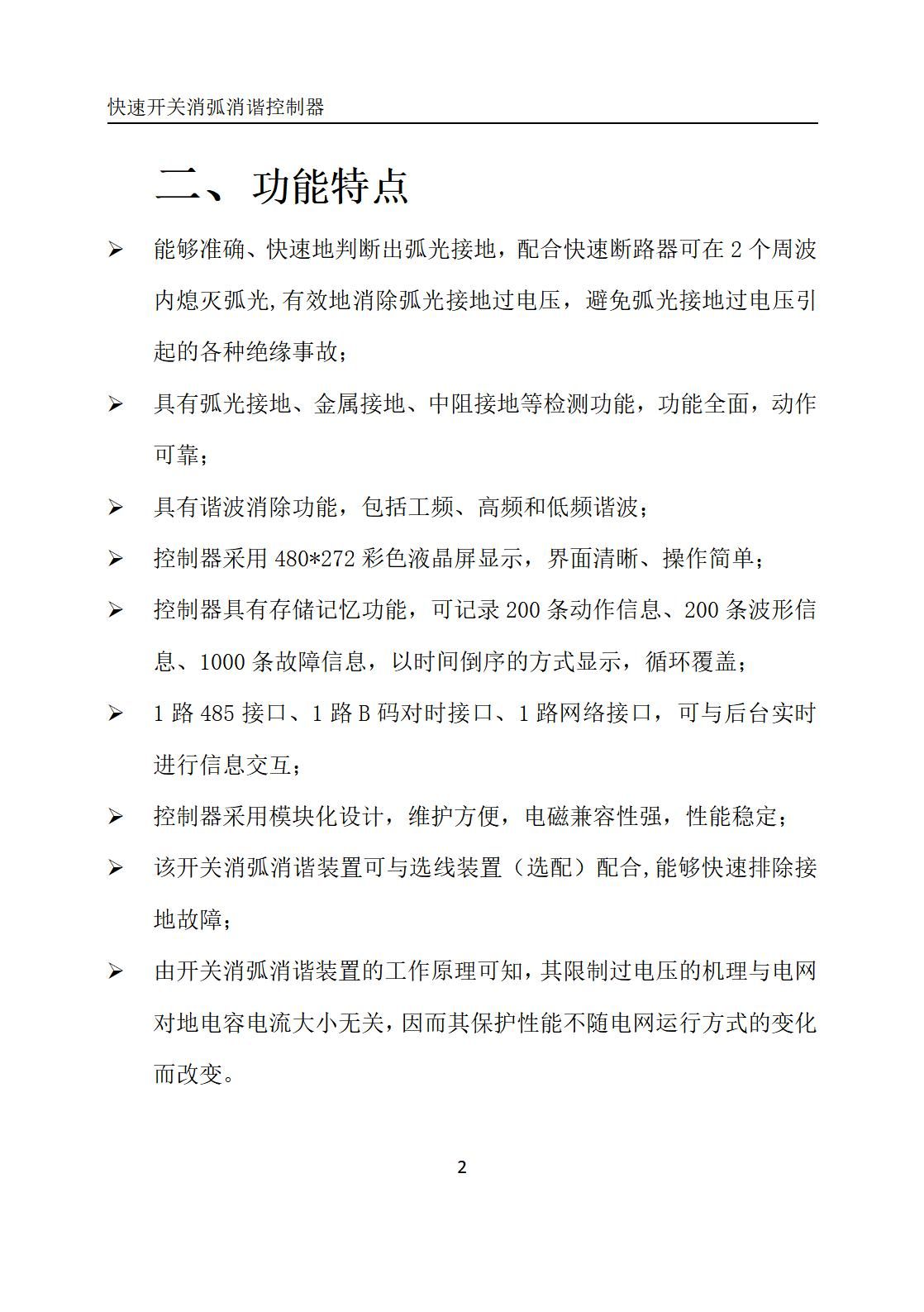

Ø 能够准确、快速地判断出弧光接地，配合快速断路器可在2个周波内熄灭弧光,有效地消除弧光接地过电压，避免弧光接地过电压引起的各种绝缘事故；
Ø 具有弧光接地、金属接地、中阻接地等检测功能，功能全面，动作可靠；
Ø 具有谐波消除功能，包括工频、高频和低频谐波；
Ø 控制器采用480*272彩色液晶屏显示，界面清晰、操作简单；

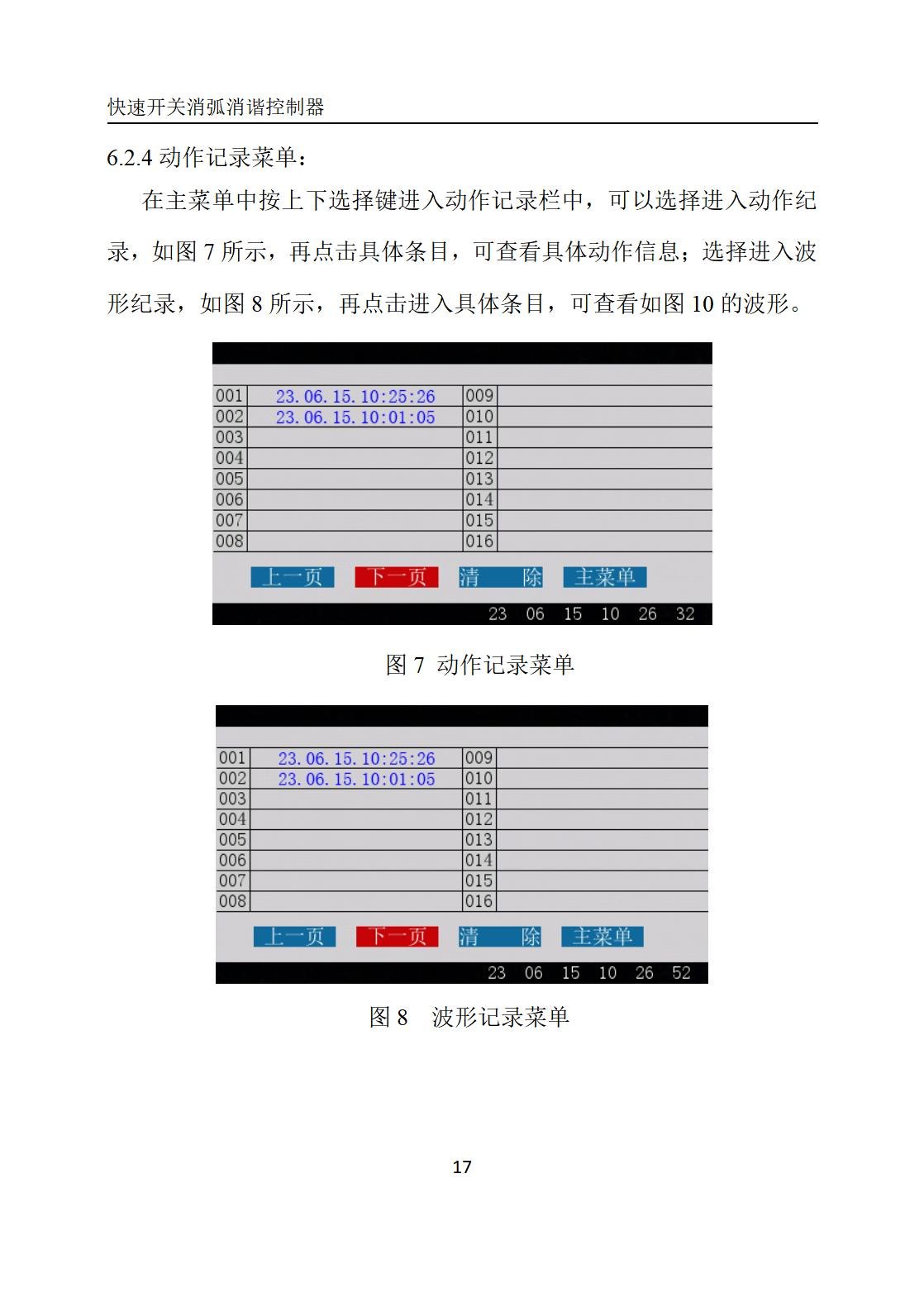

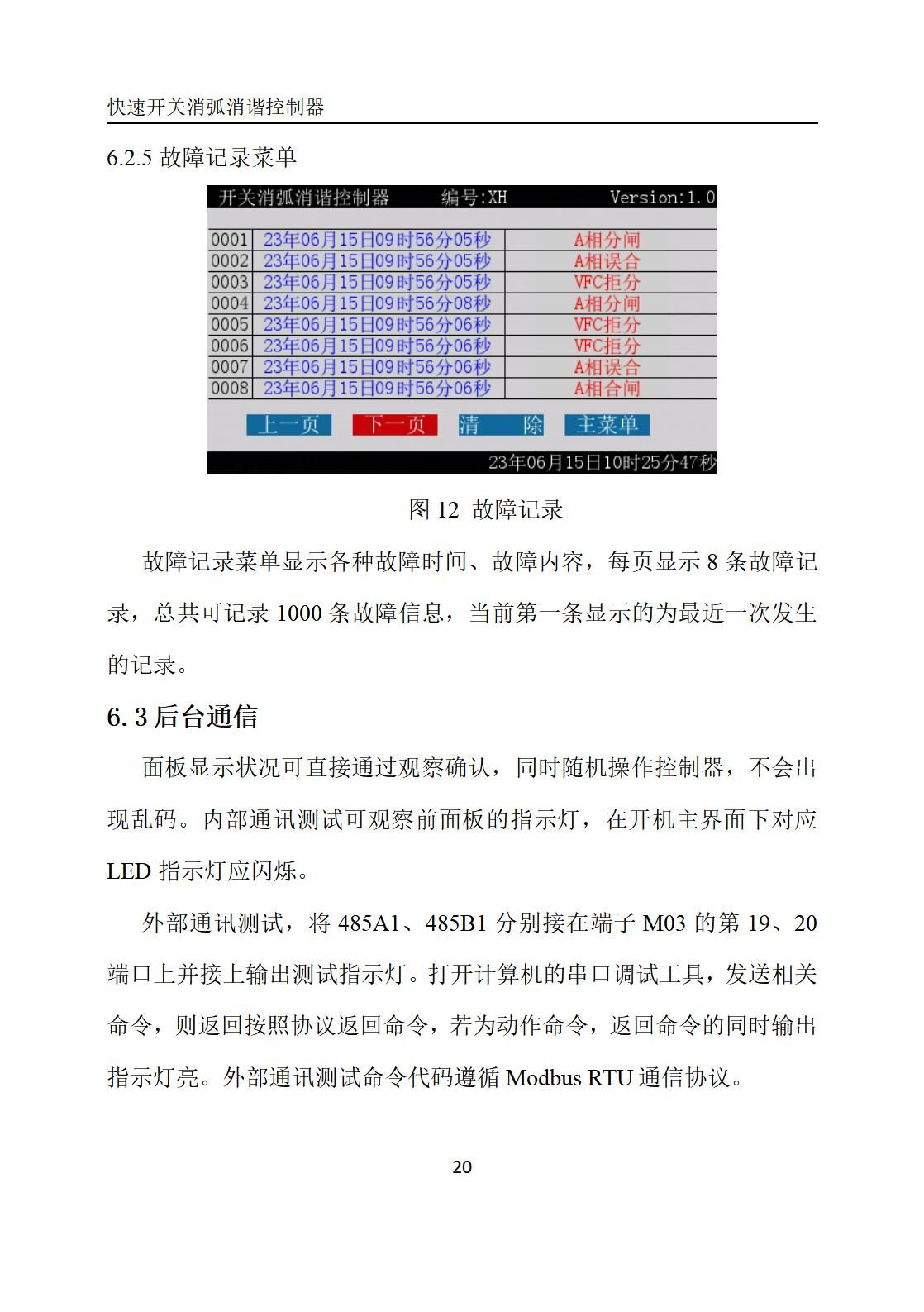

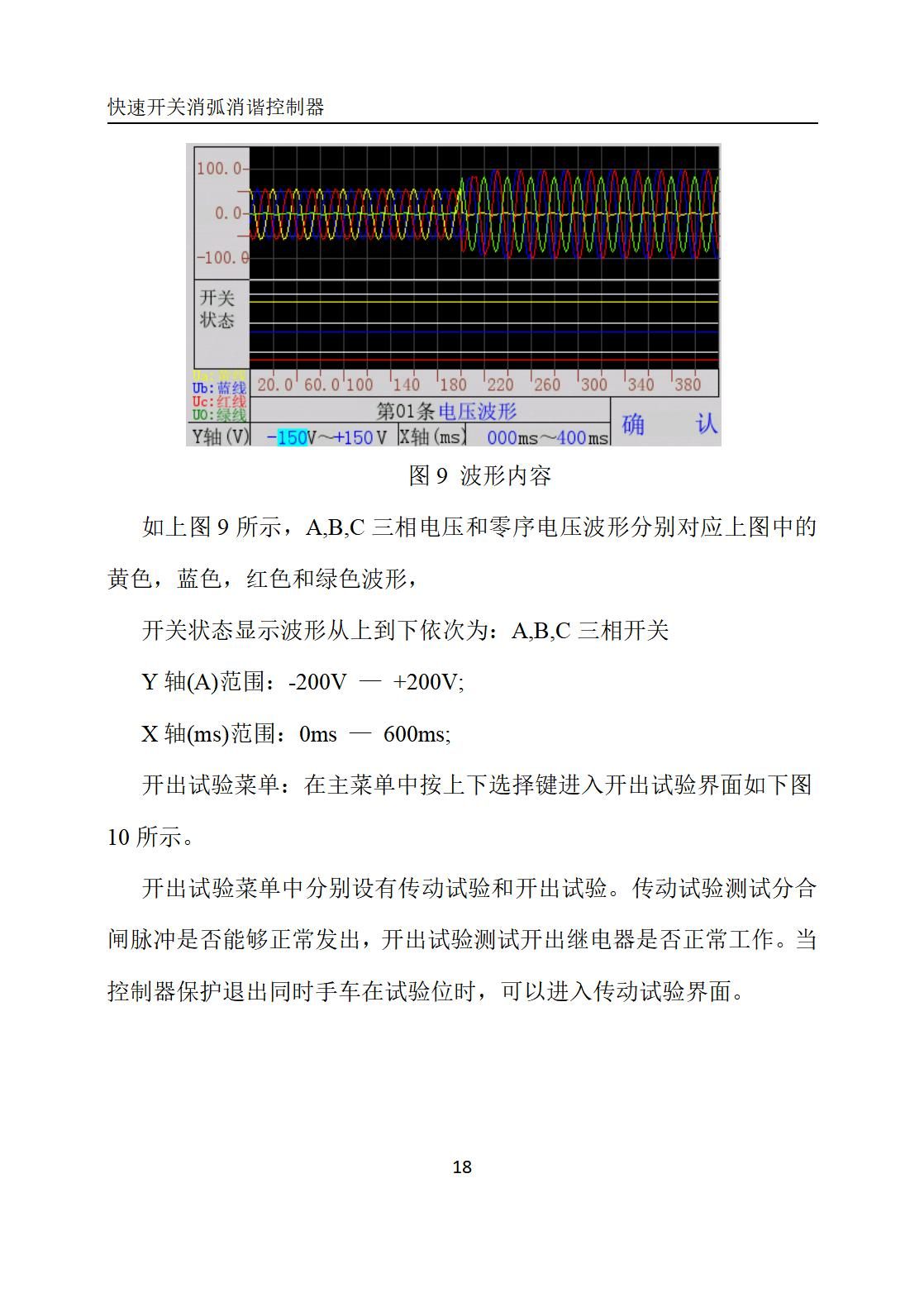

Ø 控制器具有存储记忆功能，可记录200条动作信息、200条波形信息、1000条故障信息，以时间倒序的方式显示，循环覆盖；

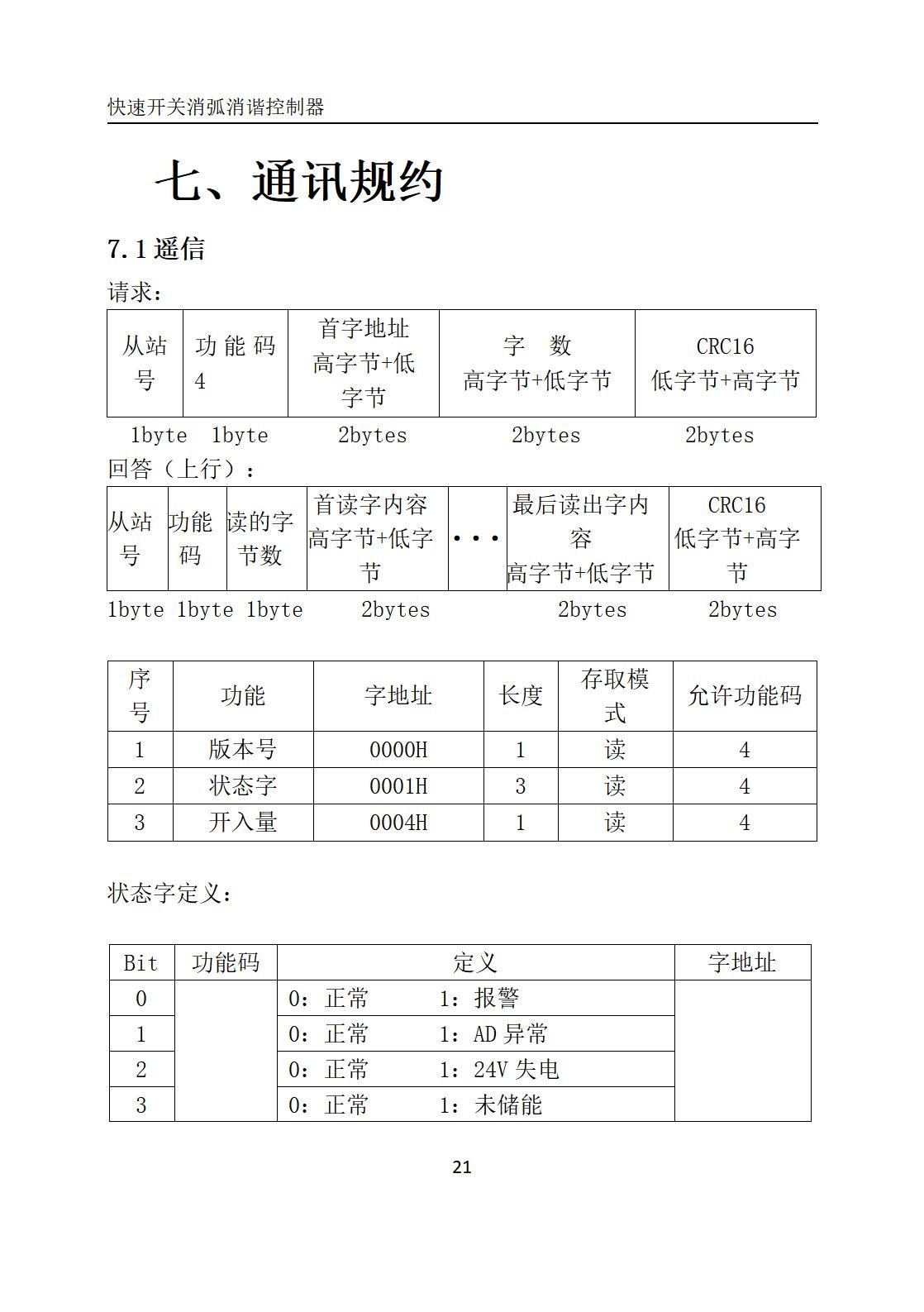

Ø 1路485接口、1路B码对时接口、1路网络接口，可与后台实时进行信息交互；
Ø 控制器采用模块化设计，维护方便，电磁兼容性强，性能稳定；
Ø 该开关消弧消谐装置可与选线装置（选配）配合,能够快速排除接地故障；
Ø 由开关消弧消谐装置的工作原理可知，其限制过电压的机理与电网对地电容电流大小无关，因而其保护性能不随电网运行方式的变化而改变。

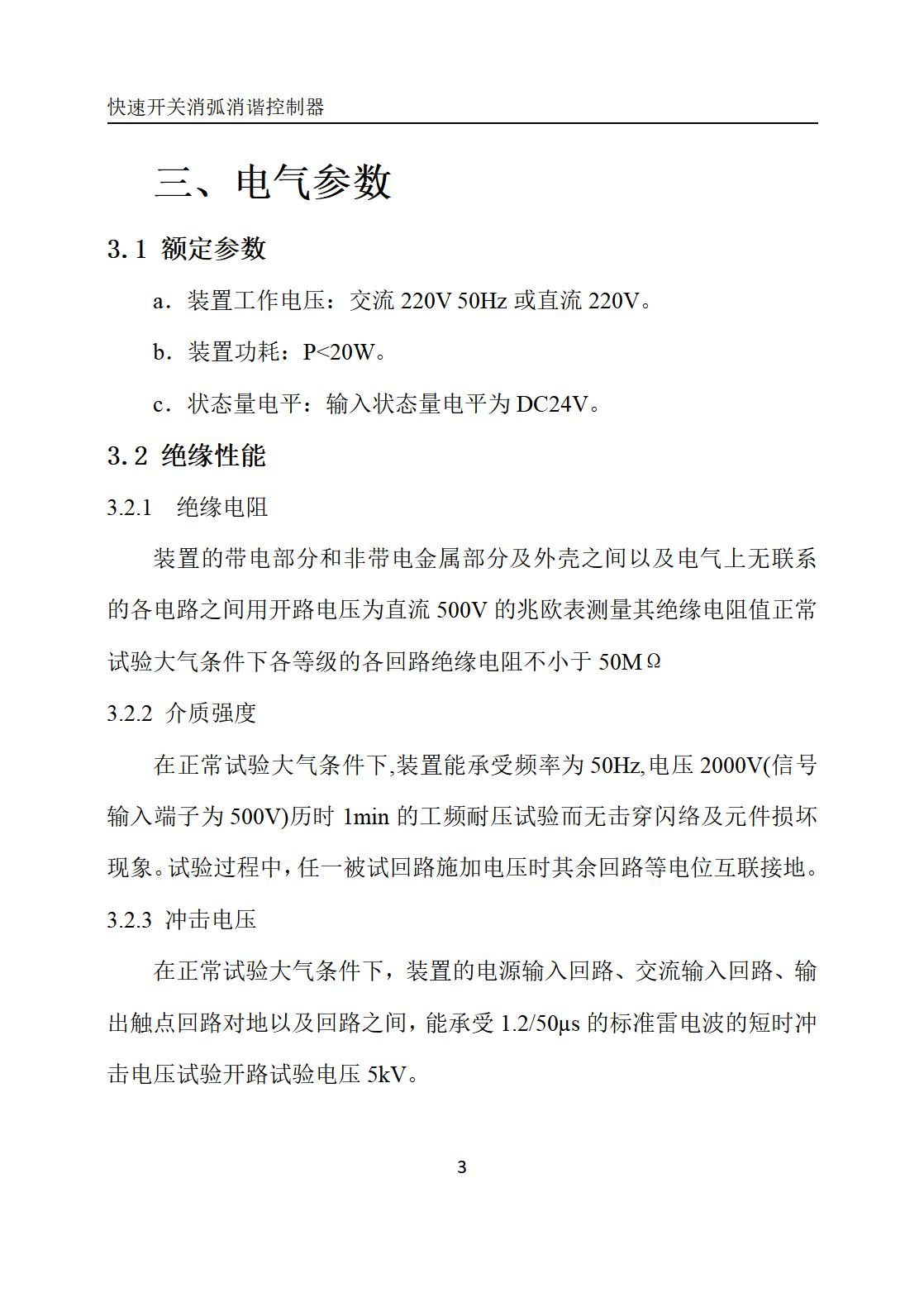

a．装置工作电压：交流220V 50Hz或直流220V。
b．装置功耗：P<20W。
c．状态量电平：输入状态量电平为DC24V。
3.2 绝缘性能
3.2.1 绝缘电阻
装置的带电部分和非带电金属部分及外壳之间以及电气上无联系的各电路之间用开路电压为直流500V的兆欧表测量其绝缘电阻值正常试验大气条件下各等级的各回路绝缘电阻不小于50MΩ
3.2.2 介质强度
在正常试验大气条件下,装置能承受频率为50Hz,电压2000V(信号输入端子为500V)历时1min的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
3.2.3 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地以及回路之间，能承受1.2/50µs的标准雷电波的短时冲击电压试验开路试验电压5kV。

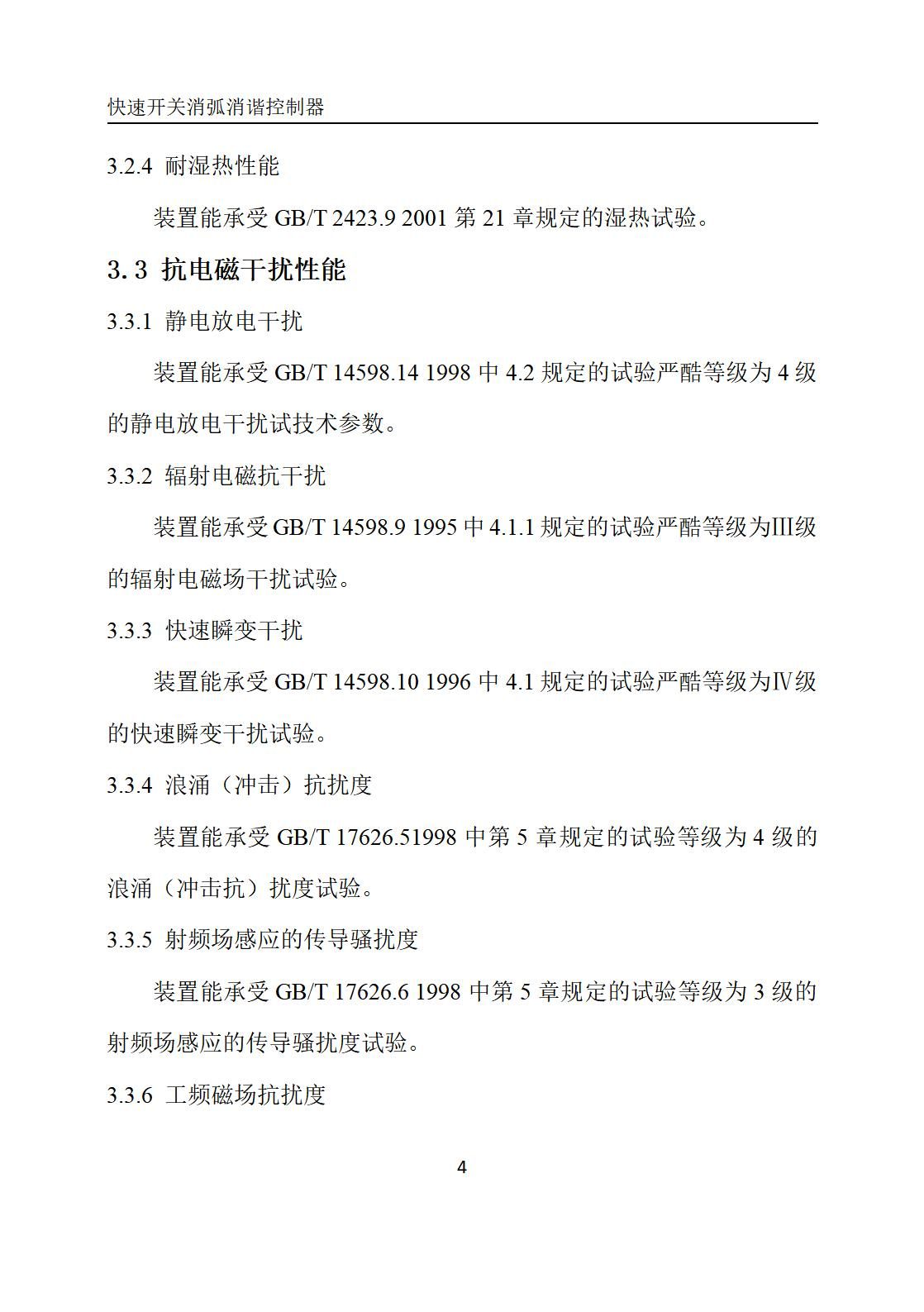

3.2.4 耐湿热性能
装置能承受GB/T 2423.9 2001第21章规定的湿热试验。
3.3.1 静电放电干扰
装置能承受GB/T 14598.14 1998中4.2规定的试验严酷等级为4级的静电放电干扰试技术参数。
3.3.2 辐射电磁抗干扰
装置能承受GB/T 14598.9 1995中4.1.1规定的试验严酷等级为Ⅲ级的辐射电磁场干扰试验。
3.3.3 快速瞬变干扰
装置能承受GB/T 14598.10 1996中4.1规定的试验严酷等级为Ⅳ级的快速瞬变干扰试验。
3.3.4 浪涌（冲击）抗扰度
装置能承受GB/T 17626.51998中第5章规定的试验等级为4级的浪涌（冲击抗）扰度试验。
3.3.5 射频场感应的传导骚扰度
装置能承受GB/T 17626.6 1998中第5章规定的试验等级为3级的射频场感应的传导骚扰度试验。

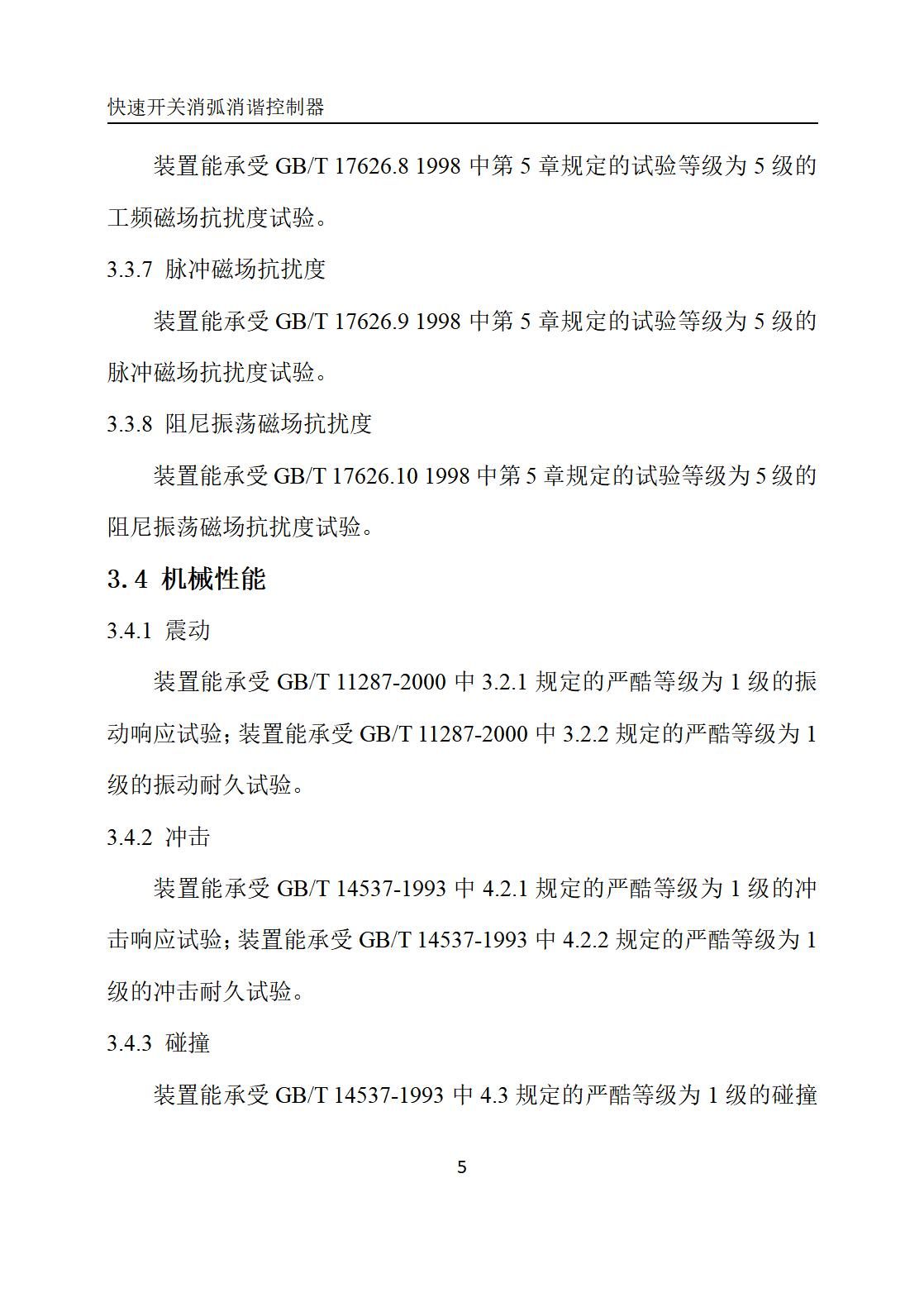

3.3.6 工频磁场抗扰度
装置能承受GB/T 17626.8 1998中第5章规定的试验等级为5级的工频磁场抗扰度试验。
3.3.7 脉冲磁场抗扰度
装置能承受GB/T 17626.9 1998中第5章规定的试验等级为5级的脉冲磁场抗扰度试验。
3.3.8 阻尼振荡磁场抗扰度
装置能承受GB/T 17626.10 1998中第5章规定的试验等级为5级的阻尼振荡磁场抗扰度试验。
3.4.1 震动
装置能承受GB/T 11287-2000中3.2.1规定的严酷等级为1级的振动响应试验；装置能承受GB/T 11287-2000中3.2.2规定的严酷等级为1级的振动耐久试验。
3.4.2 冲击
装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为1级的冲击响应试验；装置能承受GB/T 14537-1993中4.2.2规定的严酷等级为1级的冲击耐久试验。
3.4.3 碰撞
装置能承受GB/T 14537-1993中4.3规定的严酷等级为1级的碰撞能力试验。

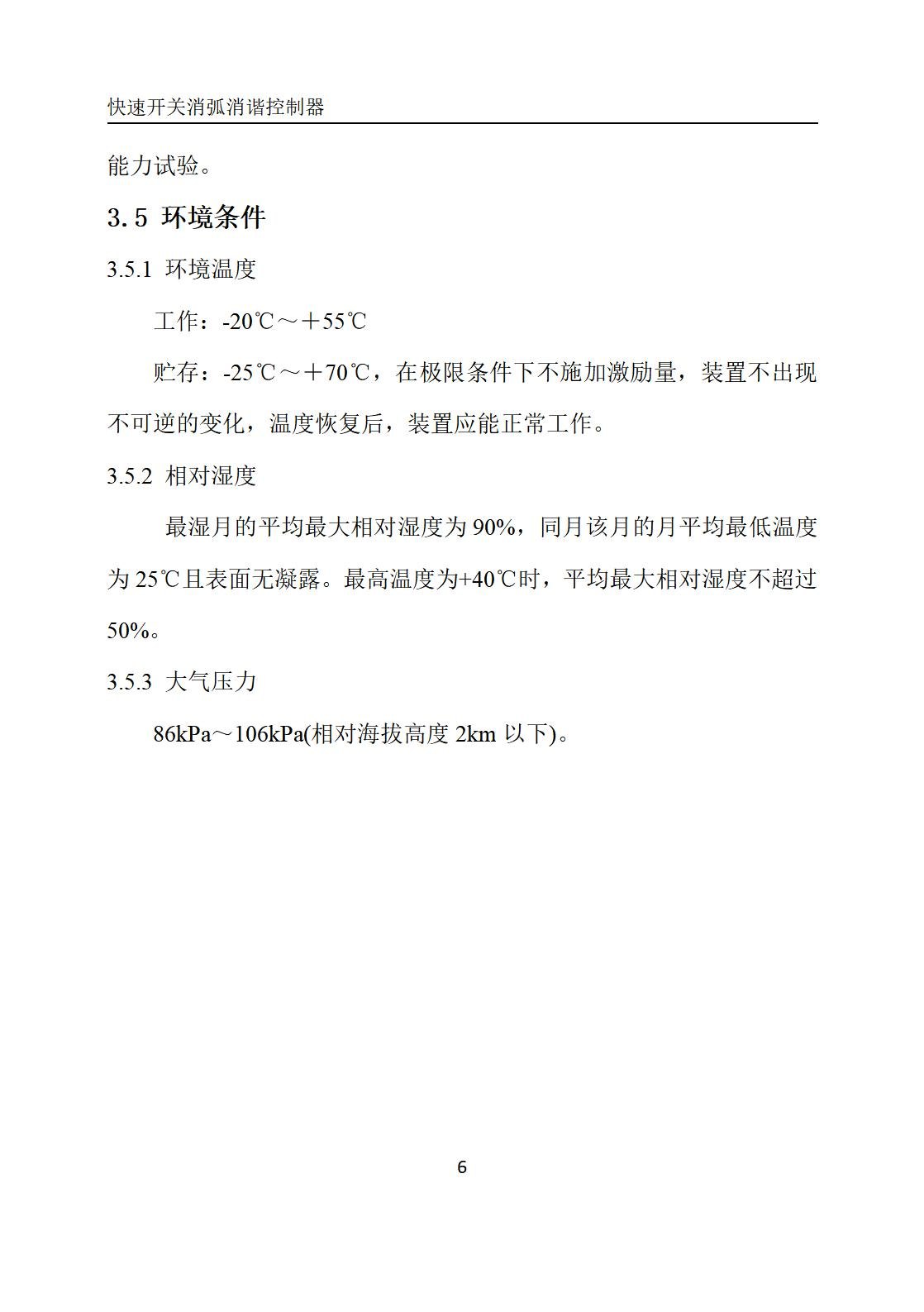

3.5 环境条件
3.5.1 环境温度
工作：-20℃～＋55℃
贮存：-25℃～＋70℃，在极限条件下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作。
3.5.2 相对湿度
最湿月的平均最大相对湿度为90%，同月该月的月平均最低温度为25℃且表面无凝露。最高温度为+40℃时，平均最大相对湿度不超过50%。
3.5.3 大气压力
86kPa～106kPa(相对海拔高度2km以下)。

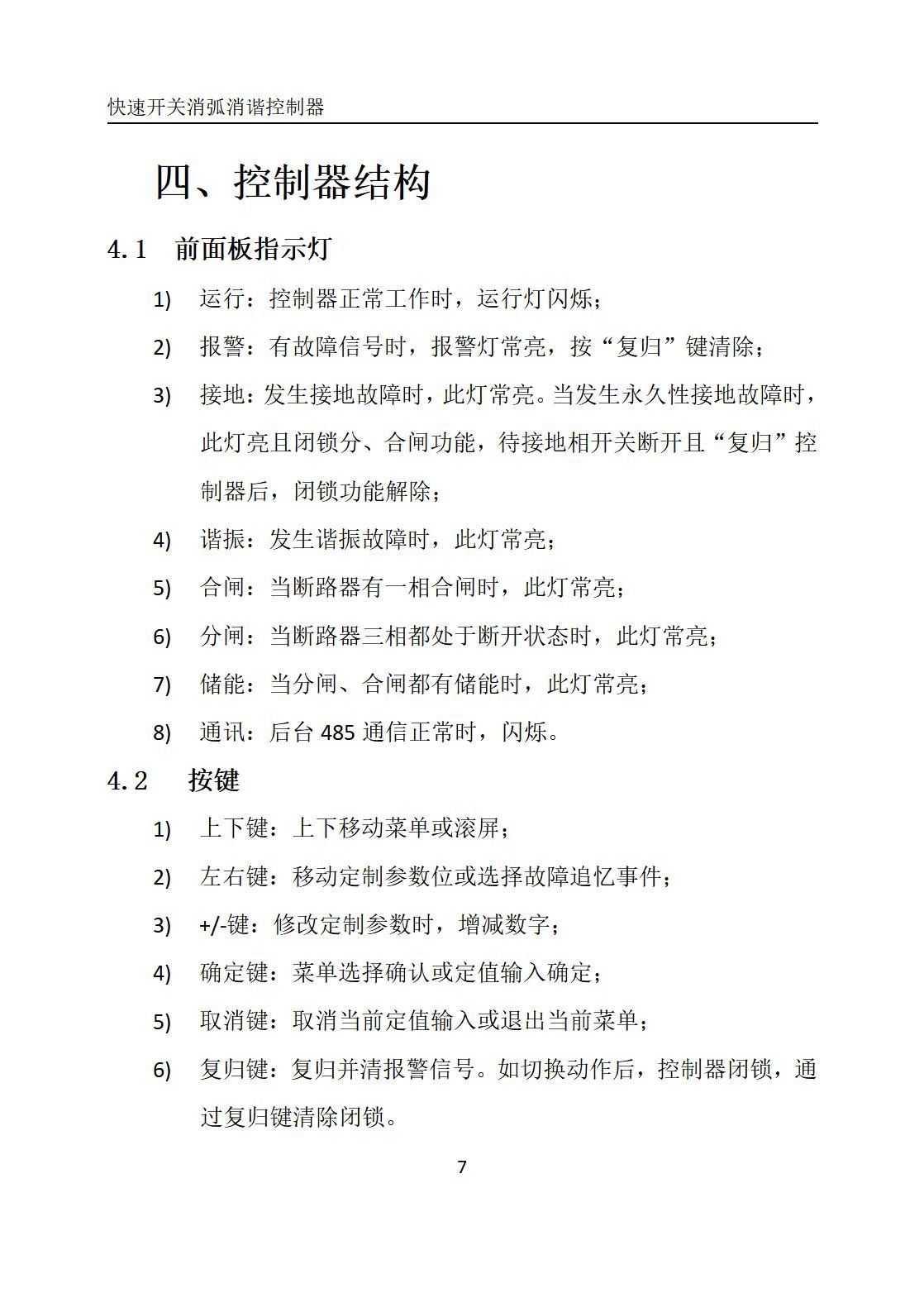

4.1 前面板指示灯
1) 运行：控制器正常工作时，运行灯闪烁；
2) 报警：有故障信号时，报警灯常亮，按“复归”键清除；
3) 接地：发生接地故障时，此灯常亮。当发生永久性接地故障时，此灯亮且闭锁分、合闸功能，待接地相开关断开且“复归”控制器后，闭锁功能解除；
4) 谐振：发生谐振故障时，此灯常亮；
5) 合闸：当断路器有一相合闸时，此灯常亮；
6) 分闸：当断路器三相都处于断开状态时，此灯常亮；
7) 储能：当分闸、合闸都有储能时，此灯常亮；
8) 通讯：后台485通信正常时，闪烁。

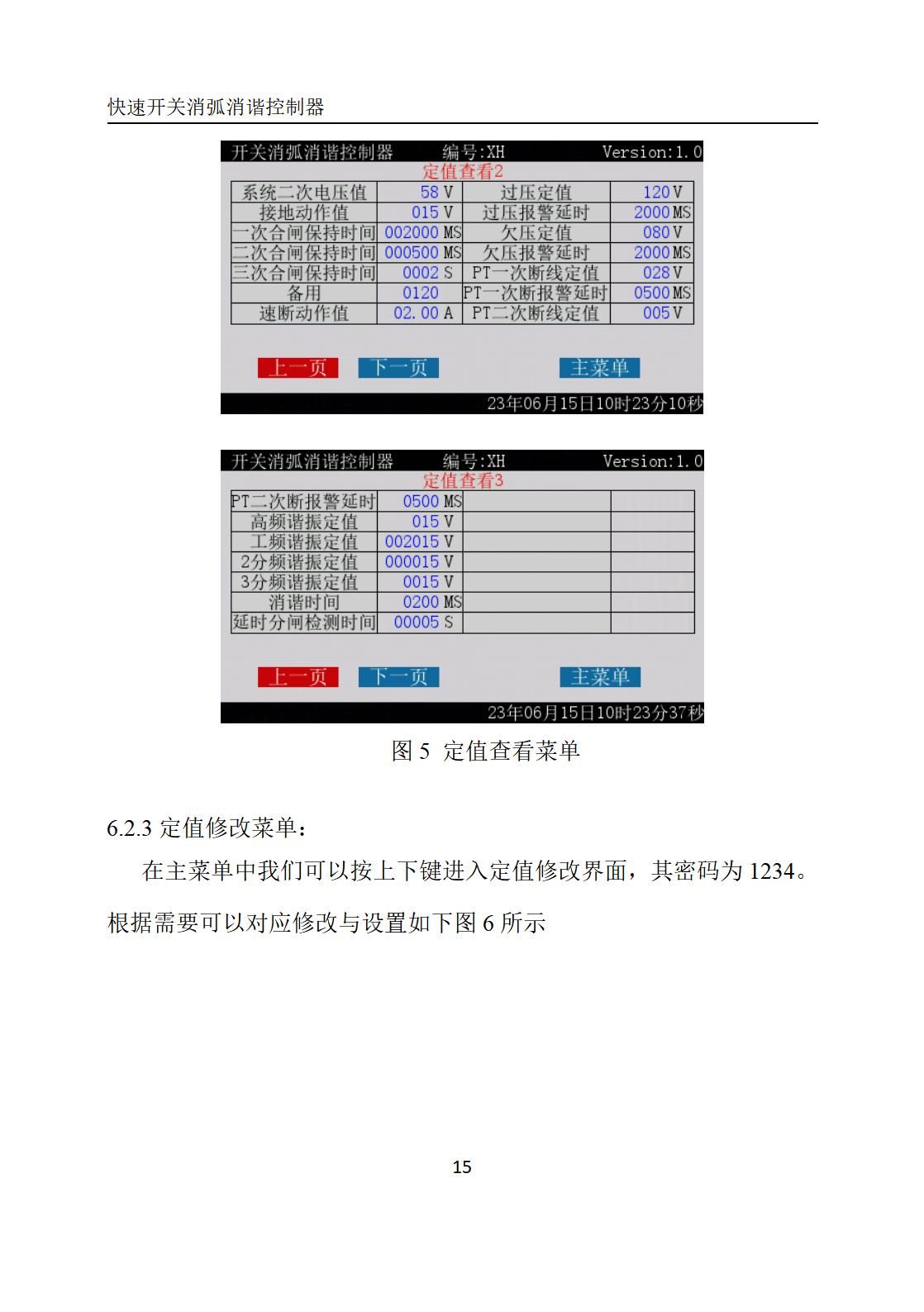

1) 上下键：上下移动菜单或滚屏；
2) 左右键：移动定制参数位或选择故障追忆事件；

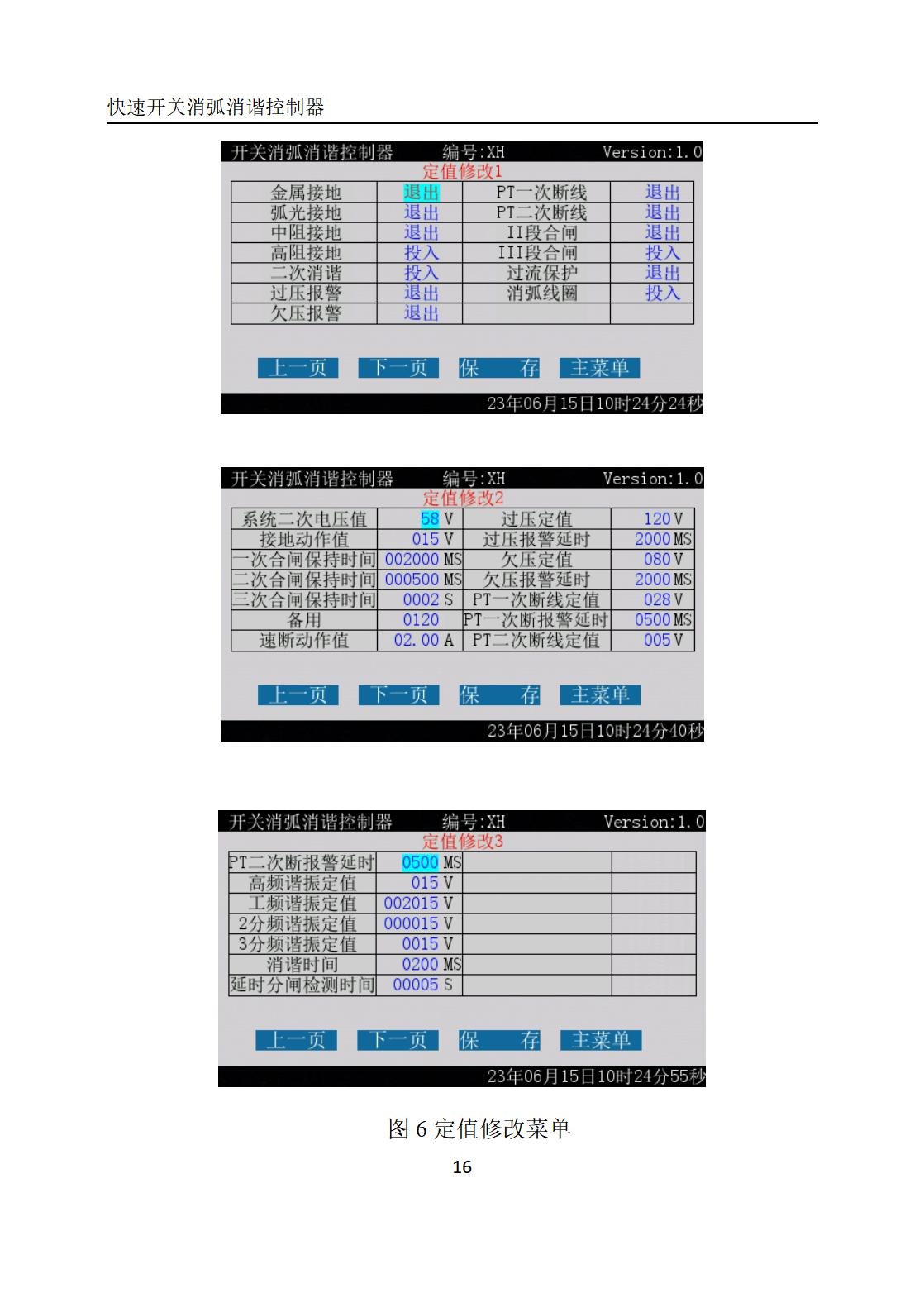

3) +/-键：修改定制参数时，增减数字；
4) 确定键：菜单选择确认或定值输入确定；
5) 取消键：取消当前定值输入或退出当前菜单；
6) 复归键：复归并清报警信号。如切换动作后，控制器闭锁，通过复归键清除闭锁。
