在我国很多的用电系统中电压下降或完全断电已经成为当前为了提高供电质量必须解决的首要问题，而在以往的厂用电切换一般采用的工作开关辅助节点直接启动备用电源投入，在这种方式下如果合闸瞬间厂用母线反馈电压与备用电源电压间的相角差较大，可能会达到180º这时将对电动机造成很大的冲击。因此开发一种可以在用电系统中可以快速安全稳定完成主用电源与备用电源之间切换的装置就显得格外重要。
本公司生产的MS-820快切控制器可以快速安全的完成主用电源与备用电源之间的切换，适用于连续工业生产过程的供电系统：石化、煤炭、冶金、热电厂等或特大型发电厂的厂用电系统以及环保系统等领域。采用该快切控制器的任务是在供电线路断电的情况下，根据系统的状态以最快的速度把负荷切换到备用线路上，避免在电源切换时造成运行中断或设备冲击损坏，简化切换操作并减少误操作，以保证用电设备不断电连续运行。
2.1 额定参数
2.1.1 额定直（交）流电压：220V或110V
2.1.2 功率消耗
a) 正常工作时，不大于8W；装置动作时，不大于12W
b) 交流电压回路每相不大于0.5VA
2.1.3 状态量电平： 输入状态量电平 24V
2.2 技术性能
2.2.1 采样回路精确工作范围(5%误差)
电压：0.5V~120V
电流：0.08In~20In
2.2.2 接点容量：出口模块接点载流容量 8A 250VAC
2.2.3 各类原件定值误差
电流元件： <±5%
电压元件： <±5%
时间元件： <±100us
2.2.4 开关量输入回路电压范围
门槛电压：18V 最大电压：30V
2.2.5 切换时间
同时切换时间： < 3ms+用户设定延时+备用开关合闸时间
串联切换时间： < 3ms+工作开关跳开时间+开关状态传递时间+备用开关合闸时间
2.2.6 冲击电压
控制器实时判断系统同期性，确保在切换过程中对负荷的冲击电压不超过1.2倍额定电压。
2.3 绝缘性能
2.3.1 绝缘电阻
装置的带电部分和非带电金属部分及外壳之间以及电气上无联系的各电路之间用开路电压为直流500V的兆欧表测量其绝缘电阻值正常试验大气条件下各等级的各回路绝缘电阻不小于50MΩ。
2.3.2 介质强度
在正常试验大气条件下,装置能承受频率为50Hz,电压2000V(信号输入端子为500V)历时1min的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
2.3.3 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地以及回路之间，能承受1.2/50µs的标准雷电波的短时冲击电压试验开路试验电压5kV。
2.3.4 耐湿热性能
装置能承受GB/T 2423.9 2001第21章规定的湿热试验。
2.4.1 静电放电干扰
装置能承受GB/T 14598.14 1998中4.2规定的试验严酷等级为4级的静电放电干扰试技术参数。
2.4.2 辐射电磁抗干扰
装置能承受GB/T 14598.9 1995中4.1.1规定的试验严酷等级为Ⅲ级的辐射电磁场干扰试验。
2.4.3 快速瞬变干扰
装置能承受GB/T 14598.10 1996中4.1规定的试验严酷等级为Ⅳ级的快速瞬变干扰试验。
2.4.4 浪涌（冲击）抗扰度
装置能承受GB/T 17626.51998中第5章规定的试验等级为4级的浪涌（冲击抗）扰度试验。
2.4.5 射频场感应的传导骚扰度
装置能承受GB/T 17626.6 1998中第5章规定的试验等级为3级的射频场感应的传导骚扰度试验。
2.4.6 工频磁场抗扰度
装置能承受GB/T 17626.8 1998中第5章规定的试验等级为5级的工频磁场抗扰度试验。
2.4.7 脉冲磁场抗扰度
装置能承受GB/T 17626.9 1998中第5章规定的试验等级为5级的脉冲磁场抗扰度试验。
2.4.8 阻尼振荡磁场抗扰度
装置能承受GB/T 17626.10 1998中第5章规定的试验等级为5级的阻尼振荡磁场抗扰度试验。
2.5.1振动
装置能承受GB/T 11287-2000中3.2.1规定的严酷等级为1级的振动响应试验；装置能承受GB/T 11287-2000中3.2.2规定的严酷等级为1级的振动耐久试验。
2.5.2冲击
装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为1级的冲击响应试验；装置能承受GB/T 14537-1993中4.2.2规定的严酷等级为1级的冲击耐久试验。
2.5.3碰撞
装置能承受GB/T 14537-1993中4.3规定的严酷等级为1级的碰撞能力试验。
a)环境温度：
工作：-20℃～＋55℃
贮存：-25℃～＋70℃
在极限条件下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作。
b)相对湿度：
最湿月的平均最大相对湿度为90%，同月该月的月平均最低温度为25℃且表面无凝露。最高温度为+40℃时，平均最大相对湿度不超过50%。
c)大气压力：
86kPa～106kPa(相对海拔高度2km以下)。
1）运行：控制器正常工作时，运行灯闪烁；
2）闭锁：装置闭锁时，闭锁灯常亮；
3）报警：有报警信号时，报警灯常亮；
4）动作：装置切换成功，切换灯亮；
5）进线I：K1合闸时，常亮；
6）进线II：K2合闸时，常亮；
7） 母联：母联开关合闸时常亮；
8） 通讯：后台485通信正常时，闪烁。

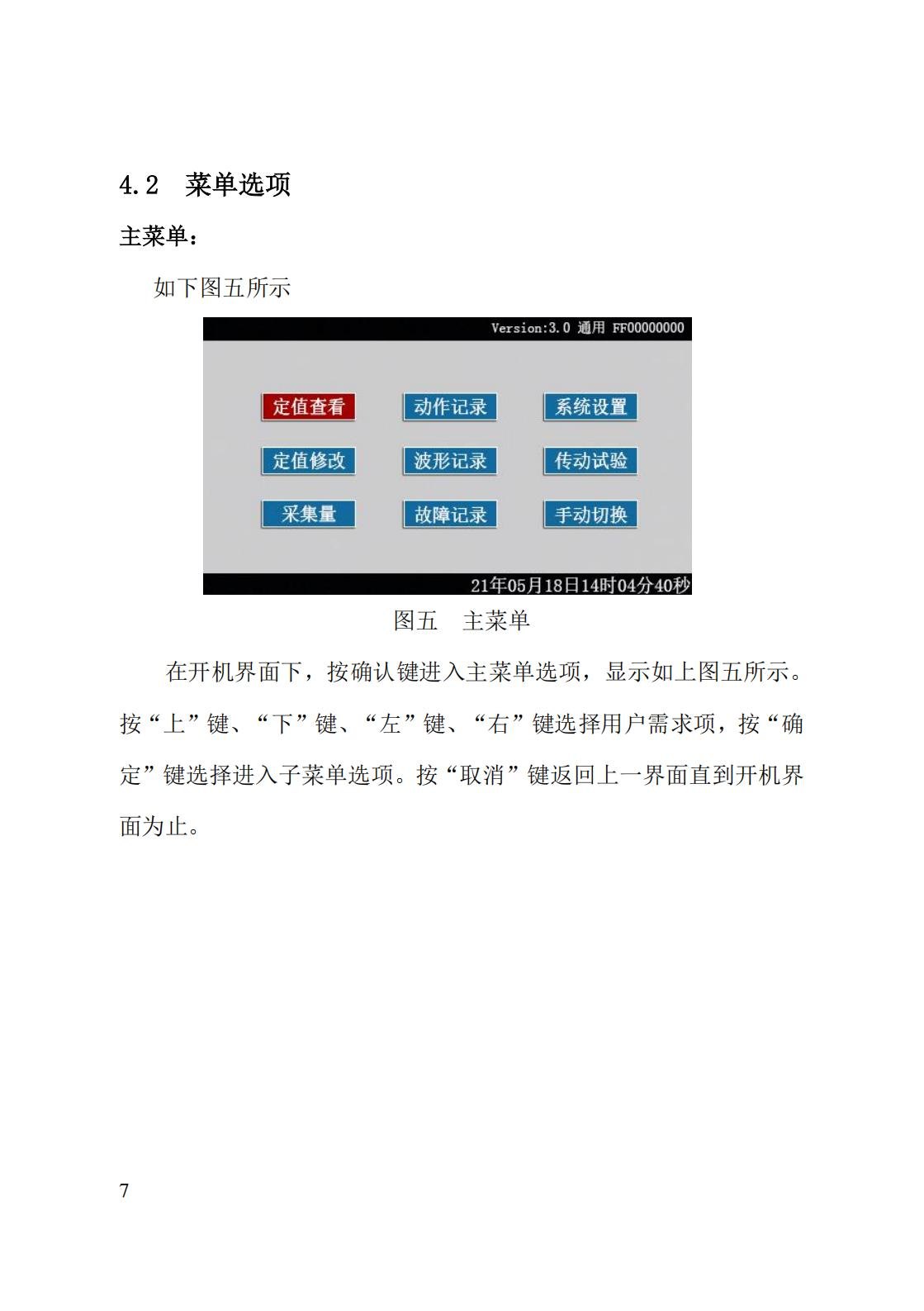

1）上下键：上下移动菜单或滚屏；
2）左右键：移动定制参数位或选择故障追忆事件；
3）+/-键：修改定制参数时，增减数字；
4）确定键：菜单选择确认或定值输入确定；
5） 取消键：取消当前定值输入或退出当前菜单；
6） 复归键：复归并清报警信号。如切换动作后，控制器闭锁，通过复归键清除闭锁。
